開關型鋰/鉛酸電池充電管理芯片HB6290

功能特性簡述

l 適用于2至4節鋰離子/鋰聚合物，2節鉛酸電池高效率電流模PWM充電器

l 0.5％的充電電壓控制精度

l 可編程充電電流控制

l 恒壓充電電壓值可通過外接電阻微調

l 智能電池檢測

l 軟啟動

l 開關頻率600KHz

l LED 充電狀態指示

l 短路檢測，保護

l 電池充電過壓保護

l 輸入管腳耐壓20V

l 外置電池溫度檢測

l 內置充電時間限制

l 工作環境溫度范圍：-20℃～70℃

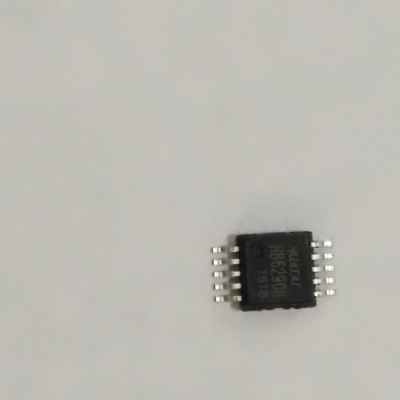

l MSOP-10封裝

l 可選型號

   HB6290B 二節鋰電

   HB6290C 三節鋰電

   HB6290D 四節鋰電

   HB6290F 12V鉛酸電池

應用

l 手持設備

l 充電器

l 移動儀器

概述

HB6290 為開關型1至4節鋰離子/鋰聚合物，單節或2節鉛酸電池充電管理芯片，非常適合于便攜式設備的充電管理應用。HB6290 集高精度電壓和電流調節器、預充、充電狀態指示和充電截止等功能于一體，采用MSOP-10封裝。HB6290 對電池充電分為三個階段： 預充（ Pre-charge ）、恒流（CC/Constant Current）、恒壓（CV/Constant Voltage）過程，恒流充電電流通過外部電阻決定，恒壓充電電壓可通過外部電阻微調。HB6290 集成電池溫度檢測，過壓及短路保護，確保芯片安全工作。HB6290 集成智能電池檢測功能及超時錯誤恢復功能，方便用戶使用。
