深圳瀝青路面施工 寶安瀝青路面攤鋪

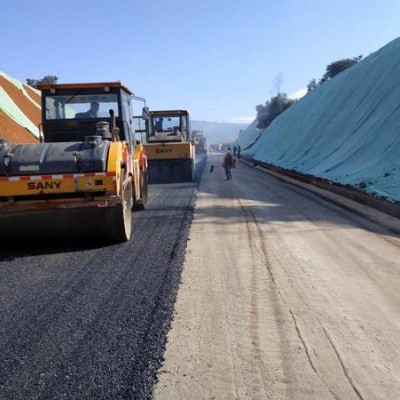

瀝青路面常見的厚度有5公分、8公分、10公分、18公分等，不同的厚度、面積，其攤鋪施工的單價也不同的，而且不同的時期，原材料與人工、機械的成本也會有變化。因此，瀝青路面的施工價格要根據(jù)現(xiàn)場的實際情況報價，而且報價都會有時效性。

當前，節(jié)源、環(huán)保已成為全社會關(guān)注的熱點問題，同時也成為衡量一種應(yīng)用技術(shù)成熟與否的關(guān)鍵指標因素。

溫拌瀝青混合料的拌合溫度介于熱瀝青混合料和冷瀝青混合料之間，成品混合料性能良好，節(jié)約能源和環(huán)保的特性十分明顯。溫拌瀝青混合料與熱拌瀝青混合料相比拌合溫度降低了50°C，CO2的排放將降低50%左右，生產(chǎn)1噸混合料將節(jié)省1~1.5公斤燃油。近些年來，交通部對節(jié)能減排技術(shù)研究十分重視，現(xiàn)已將溫拌技術(shù)的研究納入西部交通科技項目計劃。據(jù)介紹，我國的溫拌瀝青混合料技術(shù)研究起步于2005年，根據(jù)國際上溫拌瀝青混合料技術(shù)的研究和應(yīng)用實踐經(jīng)驗，我國將乳化瀝青溫拌法和有機添加劑溫拌法作為研究重點。

溫拌瀝青混合料的加工過程在歐洲廣泛使用的有二種

1）溫拌瀝青混合料是在泡沫技術(shù)的基礎(chǔ)上研發(fā)出來的，主要使用有機觸變添加劑，在澳大利亞泡沫混合料可以貯存幾個月。Aspha-Min，在歐洲有銷售，是一種合成沸石。在瀝青混合料中加入這種材料的粉末，可以產(chǎn)生泡沫。在化學(xué)上來講，沸石是一種鋁硅酸鹽礦石，可以產(chǎn)生持久的泡沫效果。這種液相結(jié)合料起到混合劑和滑潤劑的效果，可以使混合物在較低溫度下使用。生產(chǎn)溫度可以降低到130~145°C。

2）溫拌瀝青混合料（Warm MixAsphalt，簡稱WMA），是一種高節(jié)能低排放環(huán)保型材料，由軟瀝青和硬瀝青組成的調(diào)和瀝青添加劑和礦料拌合而成。軟瀝青針入度較大，在100℃時具有一定的流動性；硬瀝青目前是以泡沫瀝青的形式加入。根據(jù)路面的要求，硬瀝青在25℃的針入度應(yīng)在10～100（0.1mm）之間）作為結(jié)合料，這種調(diào)和瀝青粘度較低，因此，它能在相對較低的溫度下全面地覆蓋礦料，與礦料進行充分地結(jié)合，形成穩(wěn)定均勻得瀝青混合料。就目前的技術(shù)水平而言，WMA的拌和溫度一般保持在100～120℃，攤鋪和壓實路面的溫度為80～90℃，相對于HMA溫度降低了30℃左右。

在配制WMA時，首先是在100℃左右下軟瀝青與礦料拌和，初步地覆蓋礦料，礦料的加熱溫度在100～120℃。然后加入泡沫瀝青進行充分拌和。其礦料級配、混合料的配合比設(shè)計、拌和設(shè)備等可以完全參照熱拌瀝青混合料的相關(guān)方法與規(guī)定。

根據(jù)有關(guān)WMA的室內(nèi)試驗以及實際工程的應(yīng)用，發(fā)現(xiàn)溫拌瀝青混合料與普通熱拌瀝青混合料HMA的路用性能基本一致。與HMA相比，其主要特性表現(xiàn)為：能夠減少燃料的消耗，與HMA相比大約能節(jié)約30％，從而節(jié)約能源；WMA能夠減少CO2、粉塵等有害物質(zhì)的散發(fā)，從而降低對環(huán)境的破壞和對施工人員的健康危害；能夠簡化混合料的生產(chǎn)程序，延長設(shè)備的使用壽命，而且其生產(chǎn)和攤鋪壓實的設(shè)備采用普通熱拌混合料的設(shè)備即可（可能需要做些很小的調(diào)整），減少成本；能更穩(wěn)定地儲存更長的時間，便于儲存性生產(chǎn)。
